KTA-18 of load-lifting capacity 18t
with two- or three boom sections
hook lifting height 15,3-20,3 m
outreach 2,85-14,6/18,2 m
on mobile chassis:
MAZ (5337A2, 533702, 533731)
KrAZ (65053, 63221)
KamAZ (53215, 55111, 65115, 53228)
|
|
KTA-18.1 |
KTA-18.2 |
Load - lifting capacity, max, t |
18,0 |
18,0 |
Outreach (max. load-lifting capacity), m |
2,85 - 3,0 |
2,85 - 3,0 |
Outreach, m |
2,85-18,20 |
2,85-14,60 |
Max. loading moment, kNm |
540(54) |
540(54) |
Hook lifting height, m |
20,30 |
15,30 |
Max. depth of hook dropping whith 9t, m |
13,00 |
13,00 |
Length of boom, m |
9,0-21,0 |
9,5-15,5 |
Quantity of boom sections |
3 |
2 |

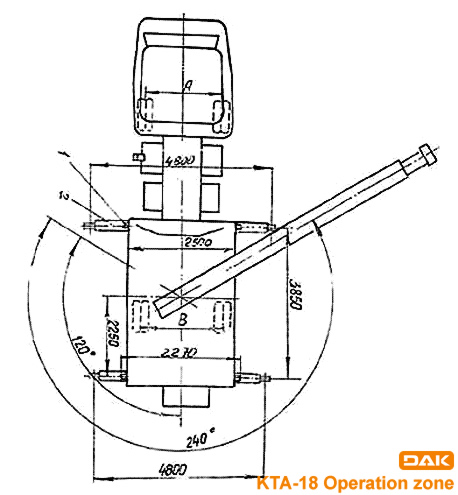

Slewing angle of crane / working area, ° |
360/240 |
360/240 |
|
|
|
Lifting-dropping speed: |
- max . load , m/min |
7 |
7 |
- load to 4 t, m/min |
14 |
14 |
Lowering speed, m/min |
0,3 |
0,3 |
Turn quantity per minute |
1,2 |
1,2 |
Duration of outreach changing , s |
40 |
40 |
Telescope moving speed, m/min |
8,0 |
8,0 |
|
|
|
Crane overall dimensions: |
- length, m |
12,0 |
12,0 |
- width, m |
2,5 |
2,5 |
- height, m |
4,0 |
4,0 |
Crane geometrical parameters : |
|
|
- outriggers base, m |
3,85 |
3,85 |
- distance between outriggers, m |
4,8 |
4,8 |
- turning radius in moving position, m |
12,0 |
12,0 |
Mass of crane installation, kg |
11.400 |
10.400 |
|
|

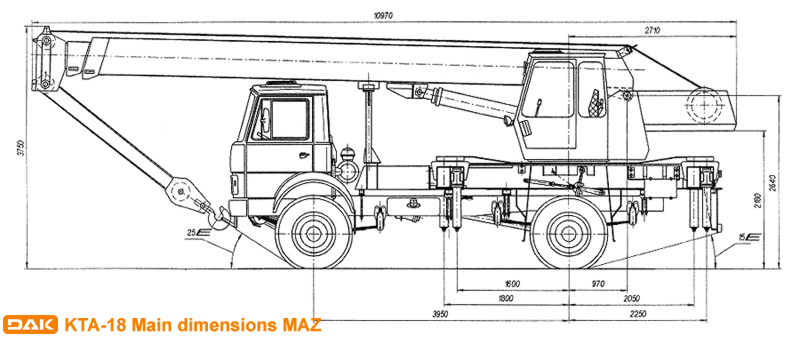

Main dimensions MAZ: |
